随着时代的變迁，加油站罩棚的結構形式逐步發展为鋼筋混凝土框架結構、鋼筋混凝土柱+屋架或网架結構、鋼結構框架結構等多種形式。而近年来随着建成时间的推移、人民生活水平的提高及審美變化、建築結構性能要求越来越高等原因，很多的加油站罩棚開始了改造（如增量改造、隐患整治改造等），不可避免的涉及到罩棚結構方面的改造和升級，尤其很多2000年前後建成的加油站，建成时间距今已20多年，由于結構形式、存在环境、保養維護等方面的差异，很多罩棚已臨近設计使用年限或存在結構安全隐患（尤其沿海地區常年有大風天气）。而在这一波改造風潮中，罩棚結構也逐漸向抗震性能更好、結構體系更可靠、施工更方便、造型更加輕盈靈動等方向發展。

以下为我公司2023年下半年在廣州片區施工的部分項目的罩棚形式。

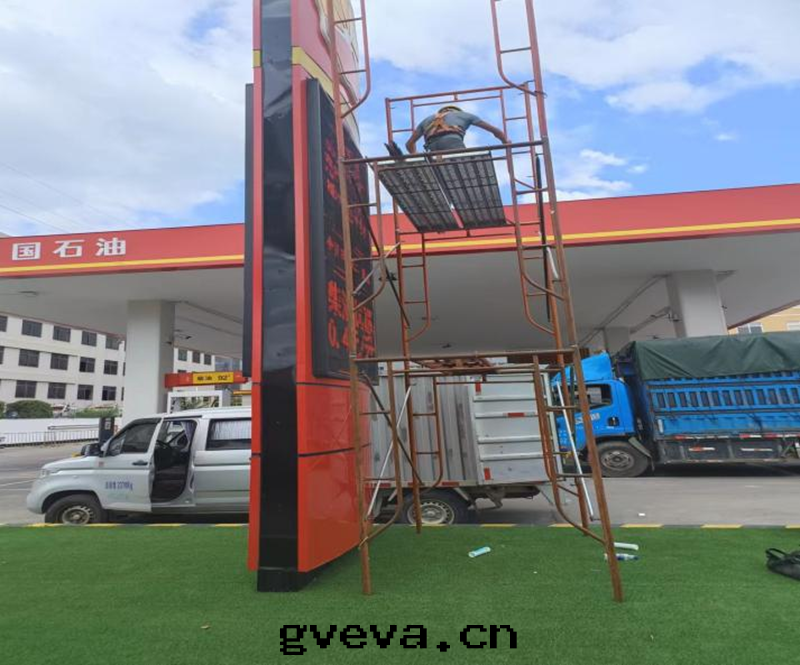

图一：我公司負責施工的中國石油潮州興源加油站增量改造工程，屬于鋼筋混凝土框架結構罩棚。

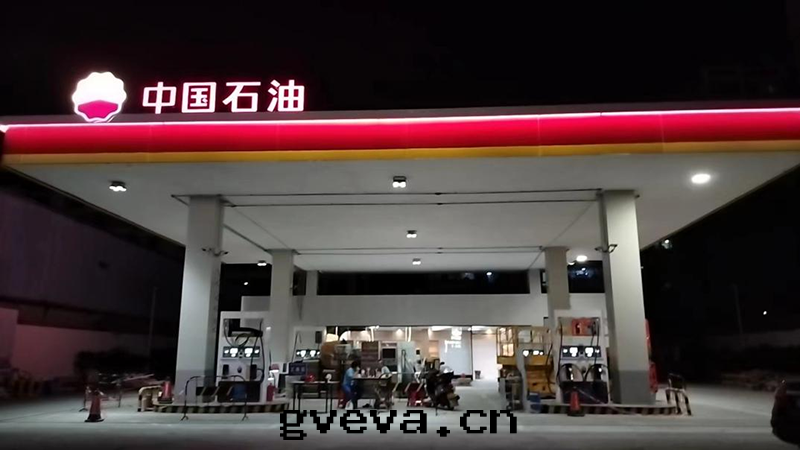

图二：我公司負責施工的中國石油潮州鳳城加油站增量改造工程，屬于鋼筋混凝土框架結構罩棚。

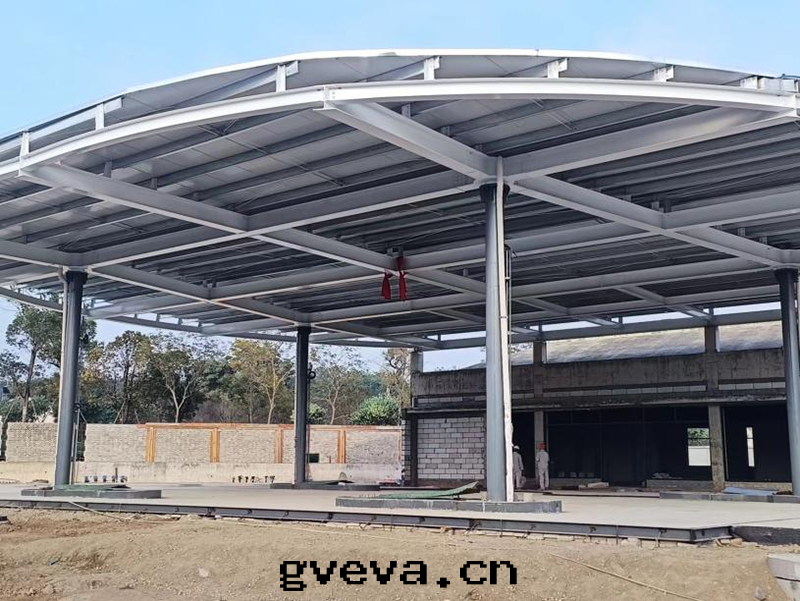

图三：我公司負責施工的中國石油梅州遊客中心加油站新建工程，屬于鋼結構框架圆形屋面罩棚。

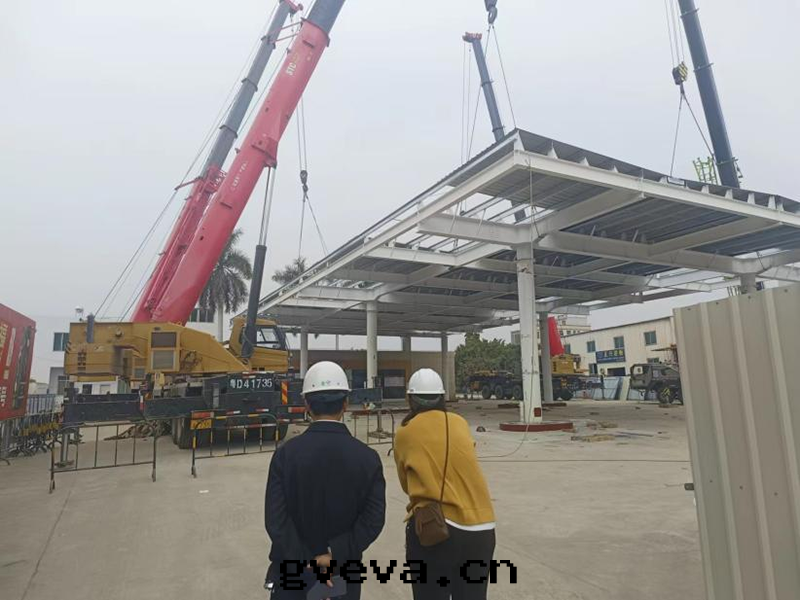

图四：我公司負責施工的中國石油潮州宝源加油站安全隐患改造工程，屬于鋼結構框架矩形屋面罩棚。

在以上項目實施过程中，充分體現了鋼結構構件工廠化定制、可整體吊裝施工安全度高、複雜造型易實現、包裝及設備電气易安裝、方便快捷工期短、結構性能可靠等優點。而鋼結構構件與混凝土基礎的接駁工藝及施工计劃安排則成为鋼結構罩棚項目的重要节點。

鋼結構柱與鋼筋混凝土基礎連接分为鉸接與剛接两種形式。

鉸接柱脚的結構简图和计算模型認定柱脚节點不承擔因为結構荷载、地震荷载、風荷载、雪荷载傳至柱脚的彎矩而仅承擔相應剪力，这就要求鋼柱及梁柱节點有更大的截面、更大的慣性矩来沖減柱脚未承擔的这部分彎矩並避免二階效應带来的內力重分配，同时在必要时在柱脚底闆下增設抗剪鍵来抵抗柱脚剪力（鉸接节點一般柱脚螺栓較小且並不進行混凝土結構包裹，其抗剪能力弱），其結構可靠度不如剛接节點好，多用作外牆圍護體系的構件或者門式鋼架體系，而对于加油站罩棚結構很少用到鉸接节點。

剛接节點則通过強行約束柱脚，減少柱脚自由度来保證柱脚的受剪（剪力較大區域）及抗彎性能，而且可以更好的解決混凝土與鋼結構两種材料性能不同的問題。其缺點是由于采取強力措施来增加柱脚可靠度，其施工難度、複雜度及造價通常遠高于鉸接柱脚。

根據設计規范《鋼結構設计标準》GB50017-2017及國标图集《多、高层民用建築鋼結構节點構造詳图》16G519中關于柱脚鉸接及剛接节點的認定，其一般以以下形式表現。

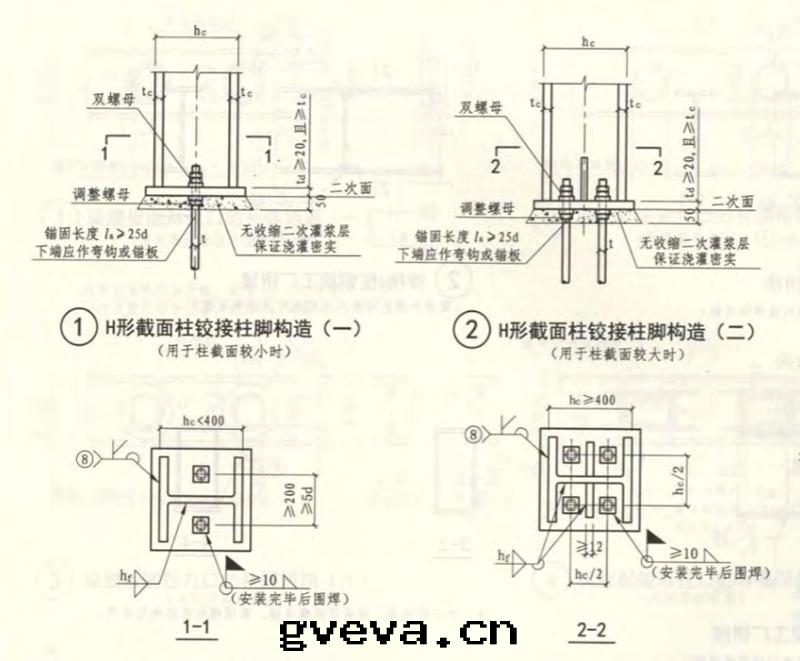

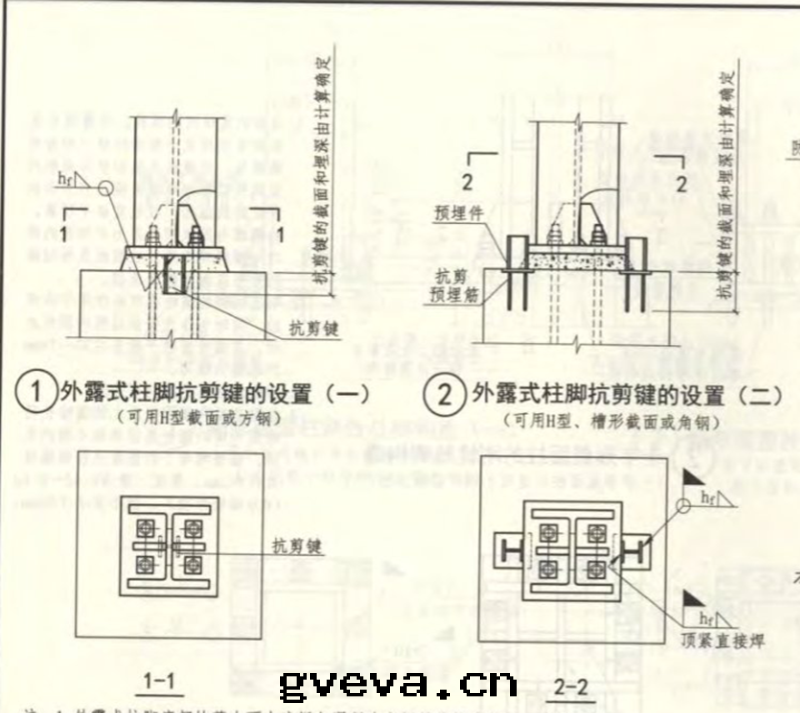

图五：柱脚鉸接节點，其基本特征为柱脚螺栓較少且設置在H型鋼內圈，有水平剪力时往往需要設置抗剪鍵。

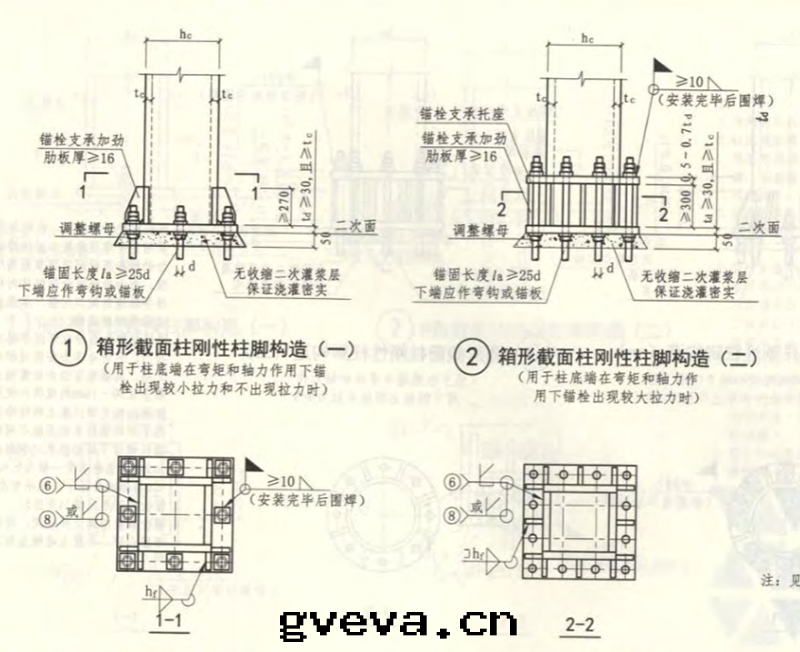

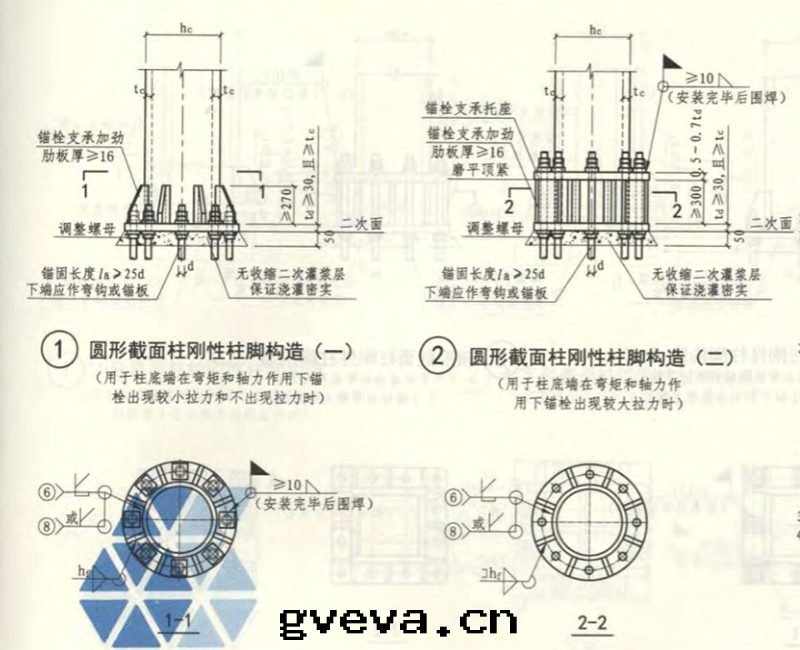

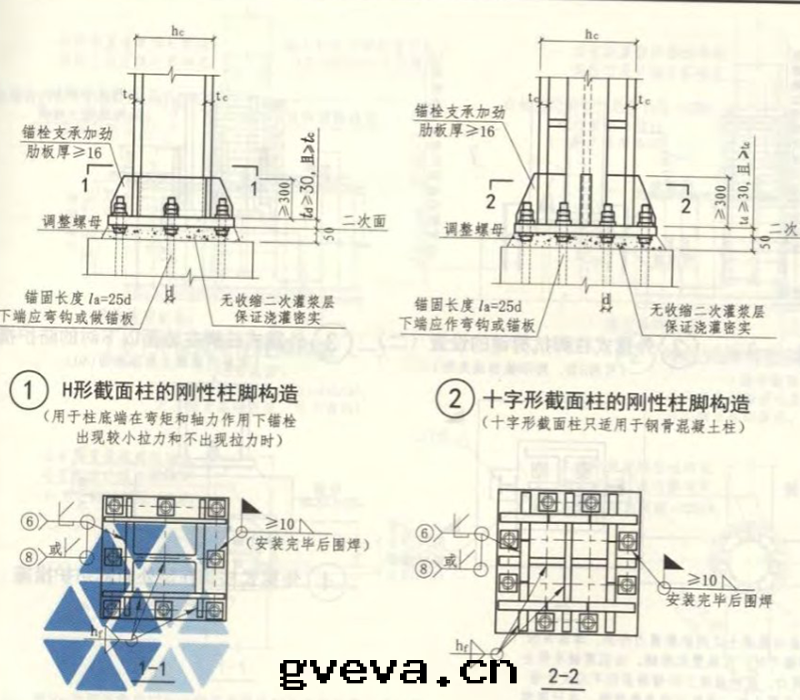

图六：柱脚剛接节點，其分为外露式和外包式、與埋入式三類。

外露式的特點为柱脚在基礎短柱施工完成後（提前預埋地脚螺栓）再進行鋼柱安裝，其柱脚剪切力及彎矩靠地脚螺栓承擔，通常地脚螺栓的數目較多、規格較大，柱脚螺栓預埋難度大、鋼柱柱脚对口難度大。其與鉸接节點的螺栓布置區别为外露式剛接柱脚节點螺栓布置在鋼柱外側，而鉸接鋼柱柱脚节點螺栓布置在鋼柱內側。

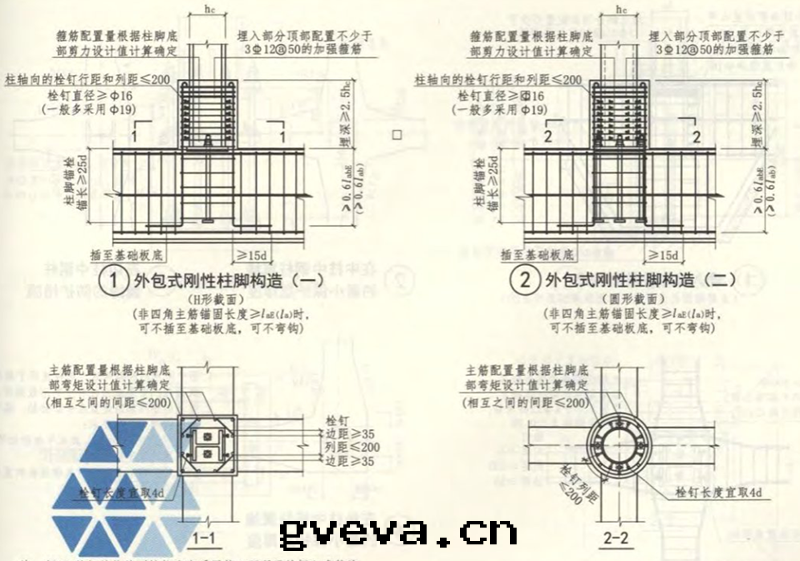

外包式柱脚則在基礎底闆或承台施工完成後（預留好短柱插筋及地脚螺栓），待鋼柱吊裝到位後再綁紮短柱鋼筋、安裝模闆並澆築短柱混凝土。其優點是地脚螺栓少柱脚对口容易（通常为四个安裝就位螺栓）、結構可靠度比外露式好，缺點是鋼柱入场後其他鋼結構不能順序施工，而是要等待短柱施工完成及基礎回填、地面恢複後方可鋼結構的後續施工。

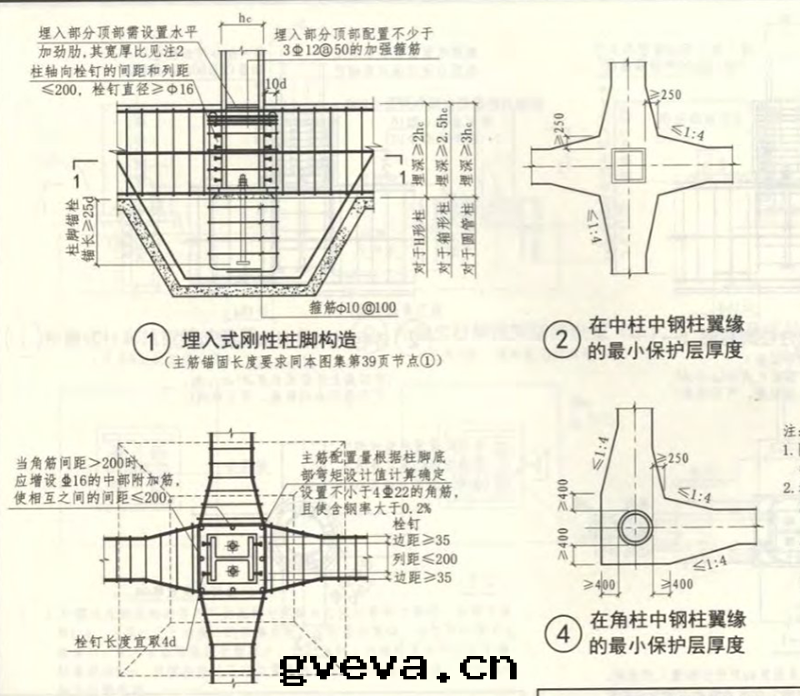

埋入式柱脚則多用于彈性地基梁基礎，在基礎施工时将鋼柱與鋼筋一起安裝，並一同澆築。其優缺點與外部式柱脚基本相同。

我公司進行施工的潮州宝源加油站安全隐患整改項目和梅州遊客中心加油站新建項目采用的是外包式柱脚，中山福源加油站新建項目及潮州高華加油站安全隐患整改項目則采用外露式柱脚。

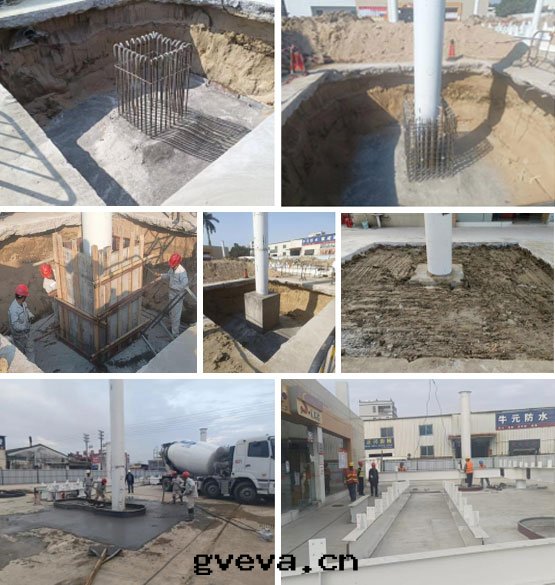

潮州宝源加油站安全隐患整改項目外包式柱脚施工过程

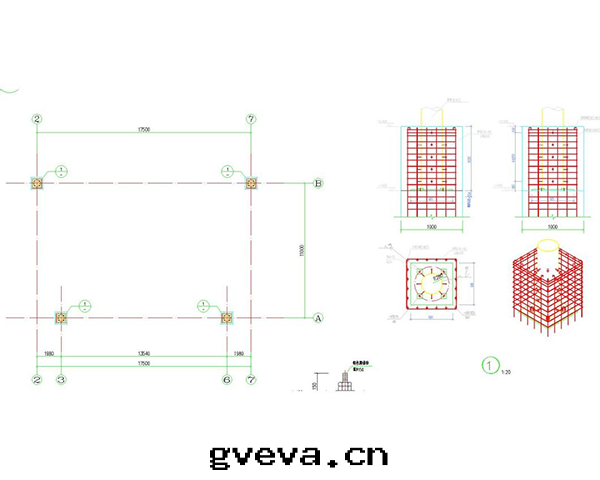

梅州遊客中心加油站新建項目柱脚节點設计

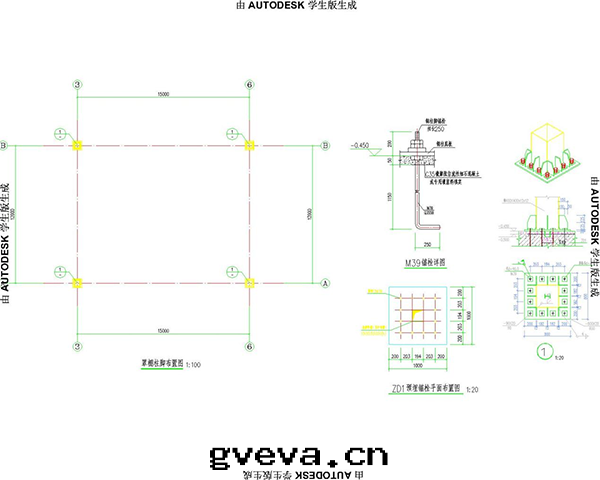

中山福源加油站新建項目柱脚节點設计

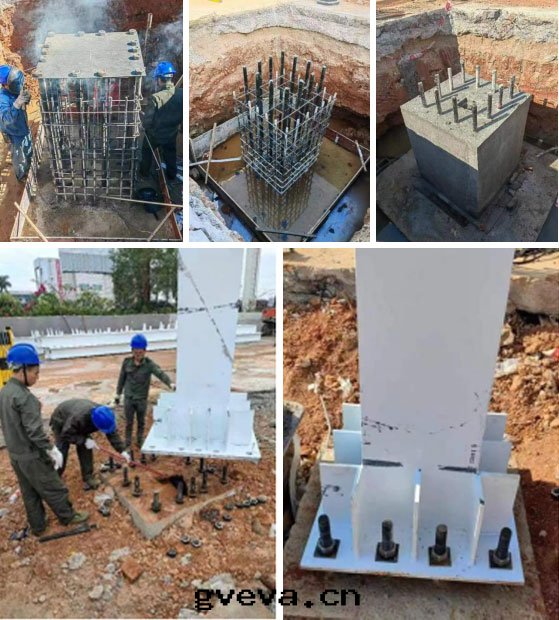

潮州高華加油站安全隐患整改項目外露式柱脚施工过程

在項目實施过程中，两種柱脚形式體現出不同的施工工藝要求和工序安排。

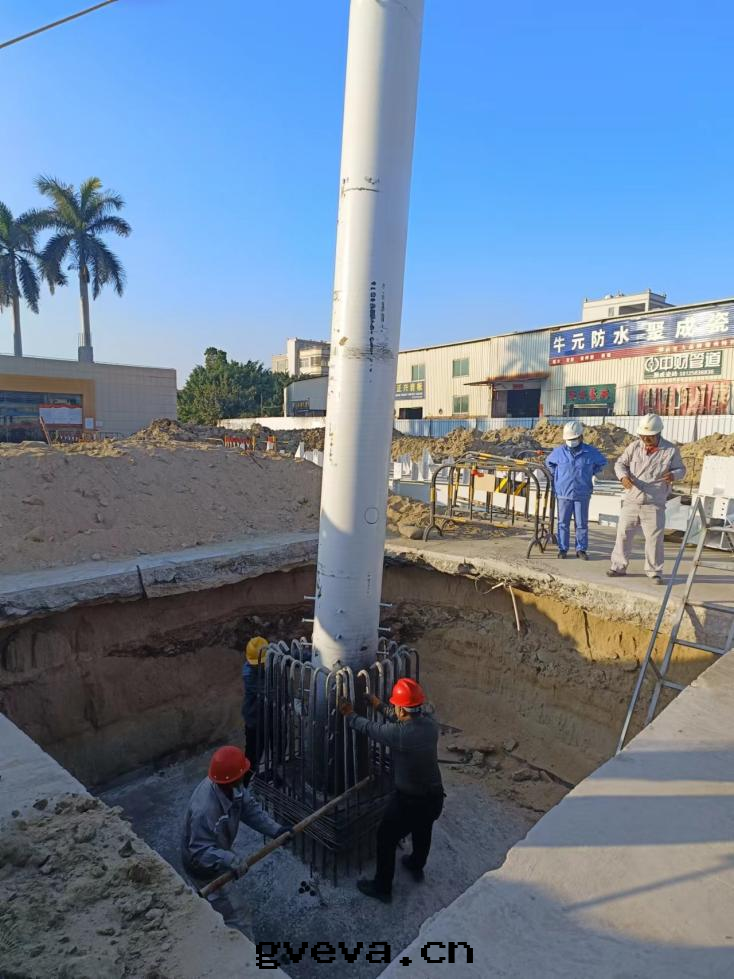

外包式柱脚由于其柱脚螺栓較少，且基本为鋼柱安裝定位螺栓（宝源加油站項目每柱只有4根M24地脚螺栓），其精度要求和鋼柱底闆螺栓孔对口難度均較小，基本不需要定位闆来輔助定位，且在对口不準的情況下可局部調整螺栓孔。但鋼柱就位的另外一个難點則是穿过預留短柱鋼筋至就位螺栓的过程。宝源加油站項目的短柱預留鋼筋端头为180°彎鈎且主筋为32Φ25鋼筋，鋼柱下落过程中需多人輔助方可完成（見下图），且須鋼結構安裝隊伍两次入场，甚至因为基坑未回填需要鋼構件分批進场。工序銜接較困難，但預埋難度小。

外露式柱脚則在柱脚設置大量的地脚螺栓（中山福源加油站項目为每柱12根M39），且因地脚螺栓均为受力螺栓，对螺栓安裝精度和鋼柱对口精度均要求較高，通常需要設置螺栓定位闆来輔助預埋地脚螺栓，对預埋的精度要求极高。但其在鋼筋混凝土基礎施工完成即具備鋼結構一次性進场及拼裝的条件，在工序安排上優勢明顯。

綜合以上分析，目前加油站鋼結構罩棚柱脚的两種主流形式（外露式與外包式）各有其特點。我们可在項目實施前，根據我方技術特长、工期要求、场地特點及鋼結構進场便宜等因素，綜合考慮施工工序安排，並建議甲方及設计院采用相对适合項目的柱脚方式，以便于項目的順利實施。
